如何選擇機器視覺檢測設備相機？
作者 : 思普泰克智能制造發布時間 : 2019-12-31 瀏覽 : 166 次
如何選擇機器視覺檢測設備相機，工業相機是機器視覺系統中的一個關鍵器件，其功能是通過成像傳感器將鏡頭產生的光學像轉換為對應的模擬或數字信號，并將這些信息傳輸?shù)接?jì)算機主機。工
如何選擇機器視覺檢測設備相機，工業相機是機器視覺系統中的一個關鍵器件，其功能是通過成像傳感器將鏡頭產生的光學像轉換為對應的模擬或數字信號，并將這些信息傳輸?shù)接?jì)算機主機。工業相機根據其傳感器的不同一般又分為面陣相機和線陣相機。
在機器視覺領域，無論是在電子機械、醫療影像、教學科研還是在農業生產等等行業，[工業相機]的應用可以說已經無孔不入，工業相機的優劣直接影響到整個機器視覺系統的性能，因此工業相機在機器視覺中起著至關重要的作用。
如何選擇機器視覺檢測設備相機呢？
1、根據應用的不同分別選用CCD或CMOS相機CCD工業相機主要應用在運動物體的圖像提取，如貼片機機器視覺，當然隨著CMOS技術的發展，許多貼片機也在選用CMOS工業相機。用在視覺自動檢查的方案或行業中一般用CCD工業相機比較多。 CMOS工業相機由成本低，功耗低也應用越來越廣泛。
2、與鏡頭的匹配傳感器芯片尺寸需要小于或等于鏡頭尺寸，C或CS安裝座也要匹配（或者增加轉接口）。
3、分辨率的選擇首先考慮待觀察或待測量物體的精度，根據精度選擇分辨率。相機像素精度=單方向視野范圍大小/相機單方向分辨率。則相機單方向分辨率=單方向視野范圍大小/理論精度。若單視野為5mm長，理論精度為0.02mm，則單方向分辨率=5/0.02=250。然而為增加系統穩定性，不會只用一個像素單位對應一個測量/觀察精度值，一般可以選擇倍數4或更高。這樣該相機需求單方向分辨率為1000，選用130萬像素已經足夠。
其次看工業相機的輸出，若是體式觀察或機器軟件分析識別 ，分辨率高是有幫助的；若是VGA輸出或USB輸出，在顯示器上觀察，則還依賴于顯示器的分辨率，工業相機的分辨率再高，顯示器分辨率不夠，也是沒有意義的；利用存儲卡或拍照功能，工業相機的分辨率高也是有幫助的。
4、相機幀數選擇當被測物體有運動要求時，要選擇幀數高的工業相機。但一般來說分辨率越高，幀數越低。

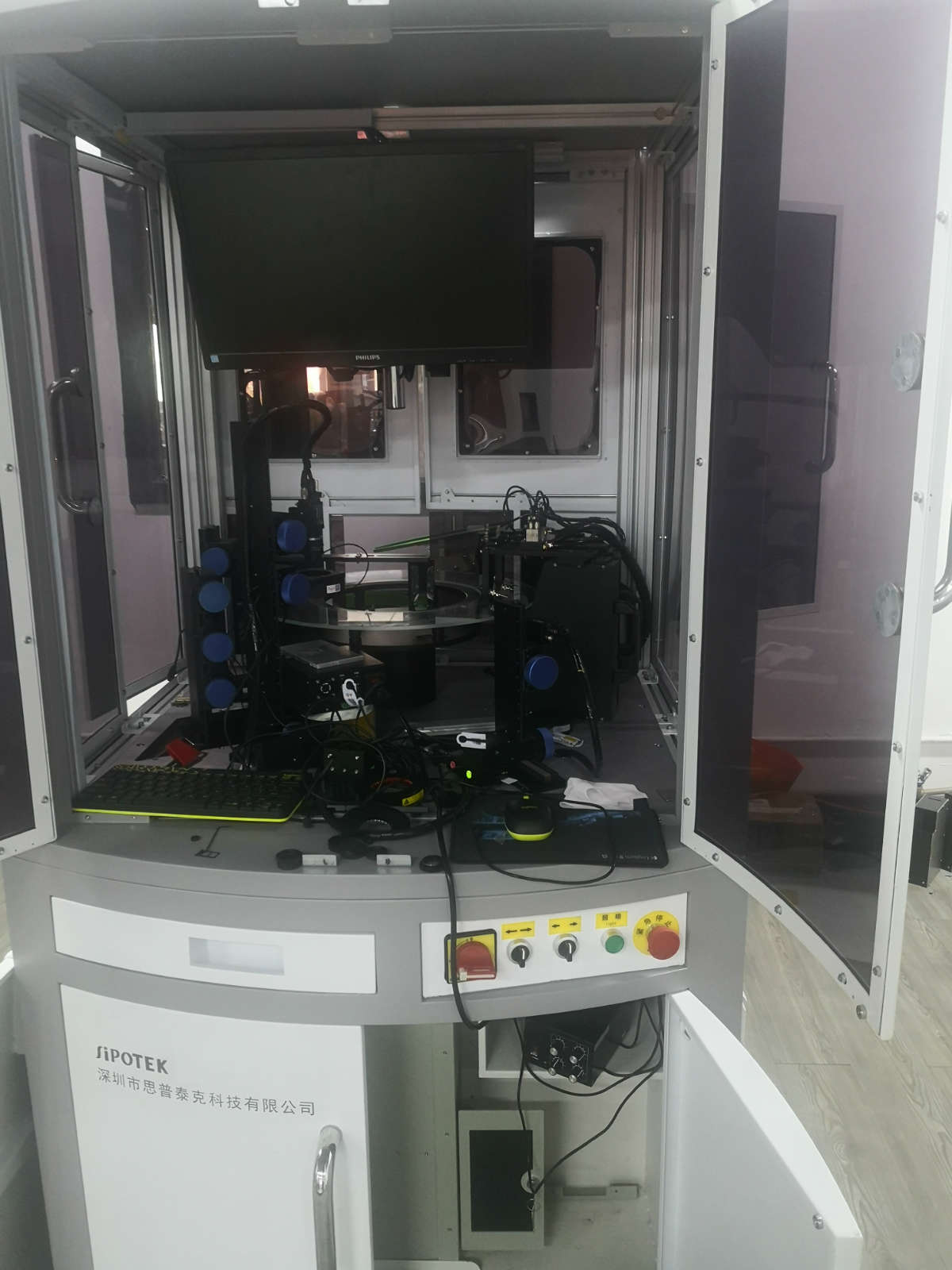

安徽思普泰克智能制造科技有限公司成立以來，一直致力于圖像技術及機器視覺的研發和制造，現有機器視覺系統高級研發人員，工業自動化工程師等70多名。公司研發生產的視覺檢測設備有：精密小五視覺檢測設備、簡易螺絲篩選機、一鍵測量?jī)x、CCD自動化視覺檢測設備等。
在機器視覺領域，無論是在電子機械、醫療影像、教學科研還是在農業生產等等行業，[工業相機]的應用可以說已經無孔不入，工業相機的優劣直接影響到整個機器視覺系統的性能，因此工業相機在機器視覺中起著至關重要的作用。
如何選擇機器視覺檢測設備相機呢？
1、根據應用的不同分別選用CCD或CMOS相機CCD工業相機主要應用在運動物體的圖像提取，如貼片機機器視覺，當然隨著CMOS技術的發展，許多貼片機也在選用CMOS工業相機。用在視覺自動檢查的方案或行業中一般用CCD工業相機比較多。 CMOS工業相機由成本低，功耗低也應用越來越廣泛。
2、與鏡頭的匹配傳感器芯片尺寸需要小于或等于鏡頭尺寸，C或CS安裝座也要匹配（或者增加轉接口）。
3、分辨率的選擇首先考慮待觀察或待測量物體的精度，根據精度選擇分辨率。相機像素精度=單方向視野范圍大小/相機單方向分辨率。則相機單方向分辨率=單方向視野范圍大小/理論精度。若單視野為5mm長，理論精度為0.02mm，則單方向分辨率=5/0.02=250。然而為增加系統穩定性，不會只用一個像素單位對應一個測量/觀察精度值，一般可以選擇倍數4或更高。這樣該相機需求單方向分辨率為1000，選用130萬像素已經足夠。
其次看工業相機的輸出，若是體式觀察或機器軟件分析識別 ，分辨率高是有幫助的；若是VGA輸出或USB輸出，在顯示器上觀察，則還依賴于顯示器的分辨率，工業相機的分辨率再高，顯示器分辨率不夠，也是沒有意義的；利用存儲卡或拍照功能，工業相機的分辨率高也是有幫助的。
4、相機幀數選擇當被測物體有運動要求時，要選擇幀數高的工業相機。但一般來說分辨率越高，幀數越低。
安徽思普泰克智能制造科技有限公司成立以來，一直致力于圖像技術及機器視覺的研發和制造，現有機器視覺系統高級研發人員，工業自動化工程師等70多名。公司研發生產的視覺檢測設備有：精密小五視覺檢測設備、簡易螺絲篩選機、一鍵測量?jī)x、CCD自動化視覺檢測設備等。
