視覺檢測設備之相機篇
作者 : 思普泰克發布時間 : 2019-12-31 瀏覽 : 294 次
視覺檢測設備之相機篇，相機在整個機器視覺檢測系統中起到非常重要的作用，下面安徽思普泰克智能制造將跟大家分享視覺檢測設備中不同的相機區分。
視覺檢測設備是將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。相機在整個機器視覺檢測系統中起到非常重要的作用，下面安徽思普泰克智能制造將跟大家分享視覺檢測設備中不同的相機區分。

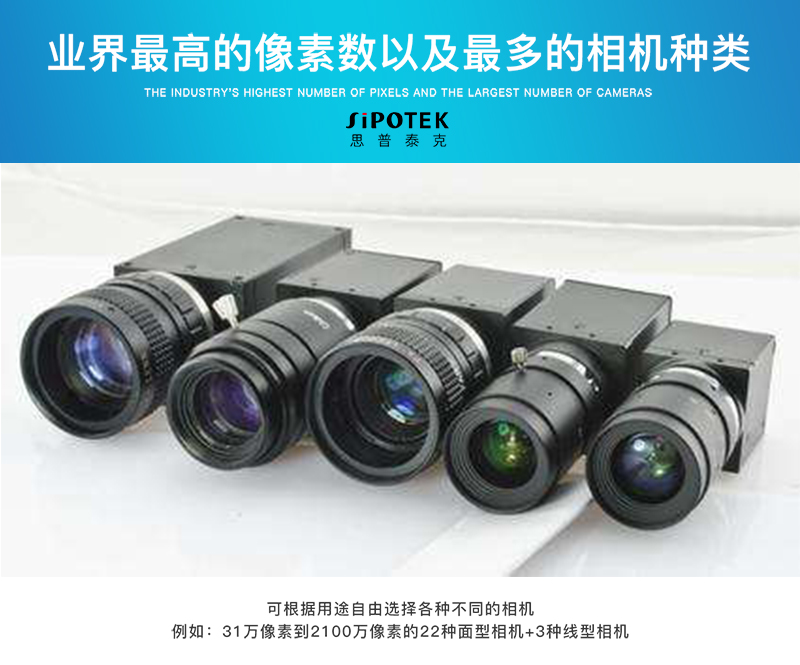

1.相機種類
種類：線&面、隔/逐、黑/彩、數/模、低/高、CCD/CMOS
指標：象元尺寸、分辨率、靶面大小、感應曲線、動態范圍、靈敏度、速度噪聲、填充因子、體積、質量、工作環境等
工作模式：Free run、Trigger（多種）、長時間曝光等
傳輸方式：GIGE，Cameralinker,模擬
2.相機--按照圖像傳感器區分
CCD相機：使用CCD感光芯片為圖像傳感器的相機,集光電轉換及電荷存貯、電荷轉移、信號讀取于一體，是典型的固體成像器件。
CMOS相機：使用CMOS感光芯片為圖像傳感器的相機 ,將光敏元陣列、圖像信號放大器、信號讀取電路、模數轉換電路、圖像信號處理器及控制器集成在一塊芯片上，還具有局部像素的編程隨機訪問的優點。
3.相機--按照輸出圖像顏色區分
單色相機：輸出圖像為單色圖像的相機。
彩色相機：輸出圖像為彩色圖像的相機。
4.相機--按輸出信號區分
模擬信號相機：從傳感器中傳出的信號，被轉換成模擬電壓信號，即普通視頻信號后再傳到圖像采集卡中。
數字信號相機：信號自傳感器中的像素輸出后，在相機內部直接數字化并輸出。數字相機又包含1394相機、USB相機、Gige相機、CameraLink相機等
5.相機--按照傳感器類型區分
面掃描相機：傳感器上像素呈面狀分布的相機，其所成圖像為二維“面”圖像。
線掃描相機：傳感器上呈線狀（一行或三行）分布的相機，其所成圖像為一維“線”圖像。
1.相機種類
種類：線&面、隔/逐、黑/彩、數/模、低/高、CCD/CMOS
指標：象元尺寸、分辨率、靶面大小、感應曲線、動態范圍、靈敏度、速度噪聲、填充因子、體積、質量、工作環境等
工作模式：Free run、Trigger（多種）、長時間曝光等
傳輸方式：GIGE，Cameralinker,模擬
2.相機--按照圖像傳感器區分
CCD相機：使用CCD感光芯片為圖像傳感器的相機,集光電轉換及電荷存貯、電荷轉移、信號讀取于一體，是典型的固體成像器件。
CMOS相機：使用CMOS感光芯片為圖像傳感器的相機 ,將光敏元陣列、圖像信號放大器、信號讀取電路、模數轉換電路、圖像信號處理器及控制器集成在一塊芯片上，還具有局部像素的編程隨機訪問的優點。
3.相機--按照輸出圖像顏色區分
單色相機：輸出圖像為單色圖像的相機。
彩色相機：輸出圖像為彩色圖像的相機。
4.相機--按輸出信號區分
模擬信號相機：從傳感器中傳出的信號，被轉換成模擬電壓信號，即普通視頻信號后再傳到圖像采集卡中。
數字信號相機：信號自傳感器中的像素輸出后，在相機內部直接數字化并輸出。數字相機又包含1394相機、USB相機、Gige相機、CameraLink相機等
5.相機--按照傳感器類型區分
面掃描相機：傳感器上像素呈面狀分布的相機，其所成圖像為二維“面”圖像。
線掃描相機：傳感器上呈線狀（一行或三行）分布的相機，其所成圖像為一維“線”圖像。
