車削件外觀檢測設備檢測小鐵片外觀方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 137 次
注明：車削件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
最大尺寸長50mm*寬44mm*厚0.2mm的產品的尺寸檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 表面缺陷 | 正光檢測 | 可檢 |
| 2 | 表面缺陷 | 正光檢測 | 可檢 |
| 3 | 根變形 | 背光檢測 | 可檢 |
| 4 |
|
|
|
| 5 |
|
|
|
| 6 | 黑片 |
|
不可檢 |
注明：車削件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

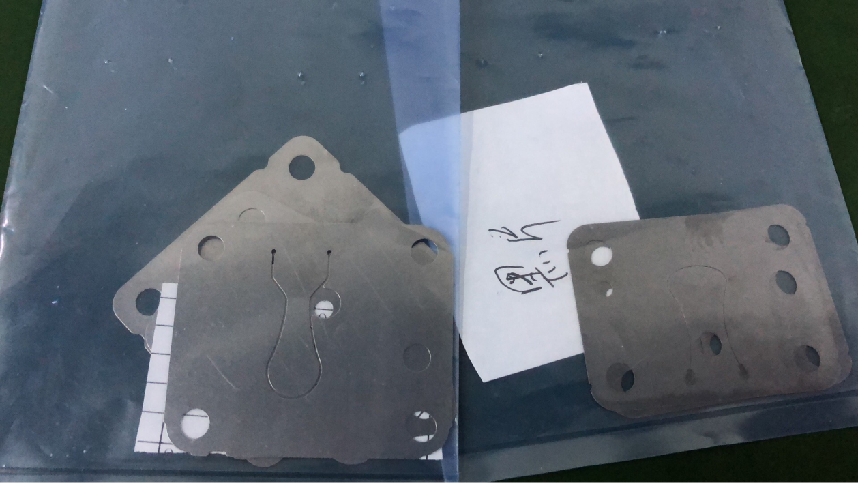

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 3套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 3套 |
|
| 6 | 工業鏡頭 | 高清遠心鏡頭 | 1套 |
|
| 7 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 8 | 光源 | 定制光學自適應光源 | 5套 |
|
| 9 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 10 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 11 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 12 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

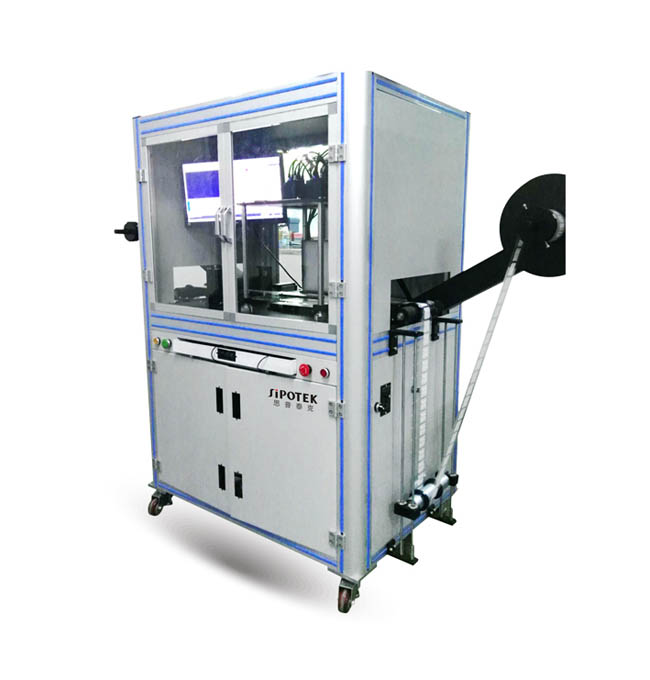

設備外觀3D立體圖
三、樣件測試圖片:

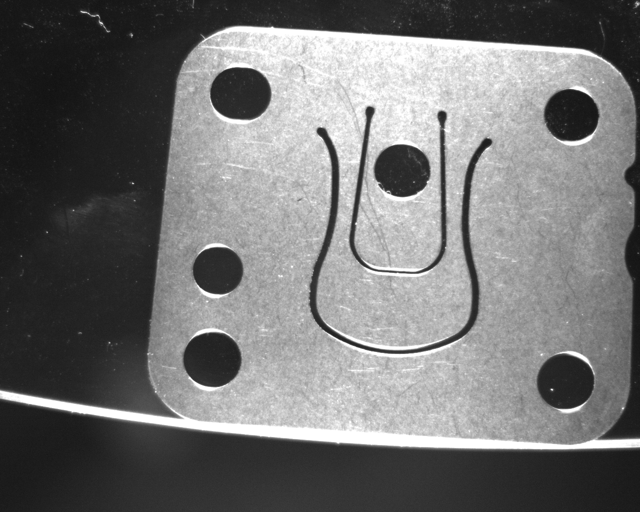

底部正光檢測原圖：
底部正光檢測良品分析圖：OK

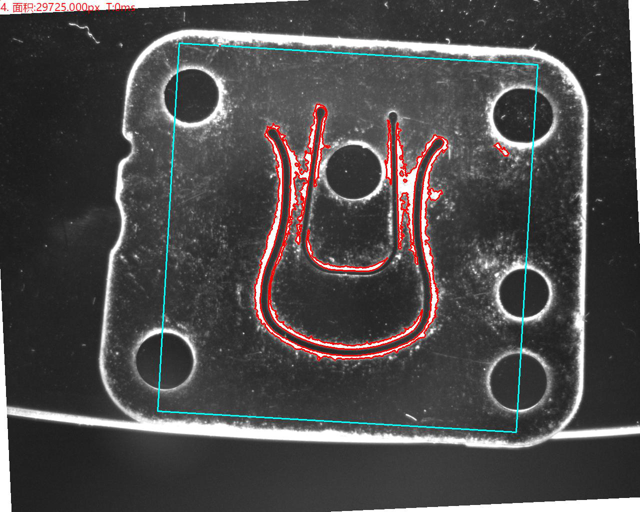

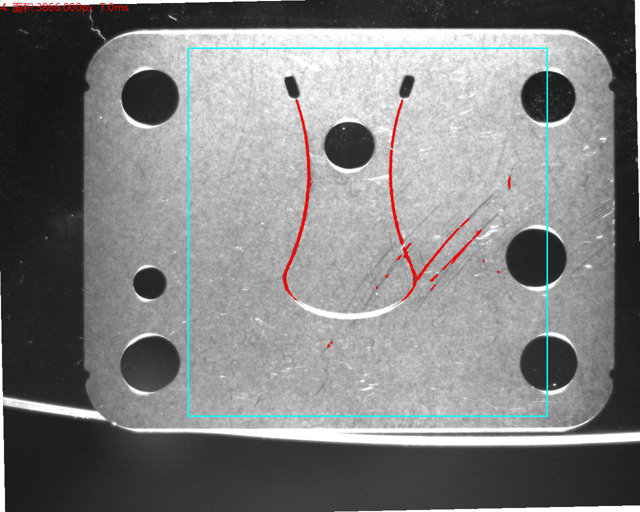

底部正光檢測不良品分析圖：NG 不良特征：劃傷 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征：壓傷 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征：大沾 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征：銹返工 分析結果：可檢
頂部正光檢測良品分析圖：OK

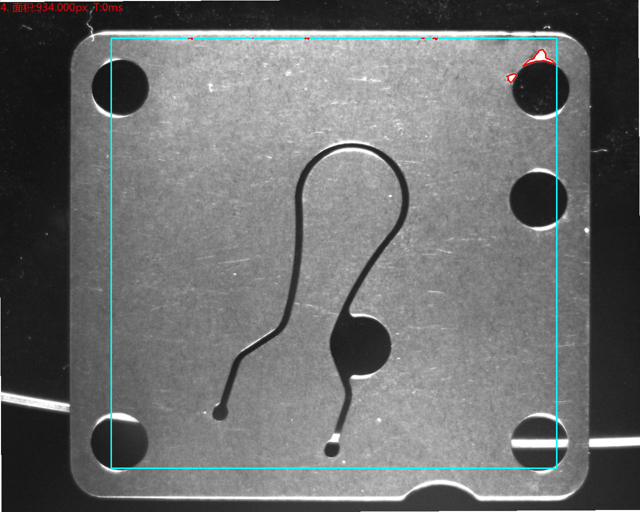

頂部正光檢測不良品分析圖：NG 不良特征：銹返工 分析結果：可檢

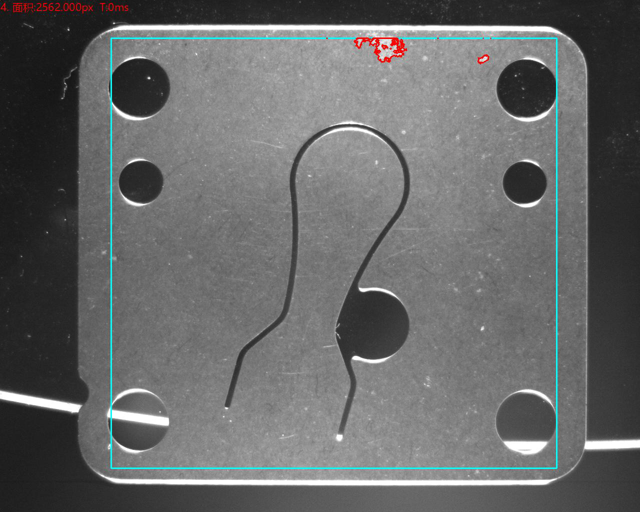

頂部正光檢測不良品分析圖：NG 不良特征：大沾 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征：壓傷 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征：劃傷 分析結果：可檢

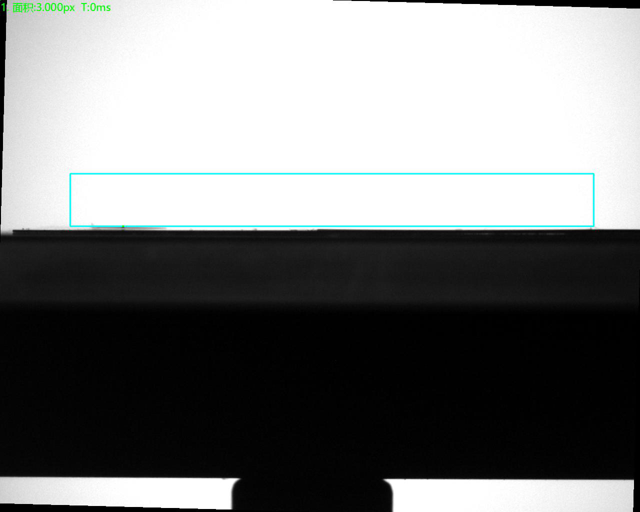

側面背光檢測良品分析圖：OK

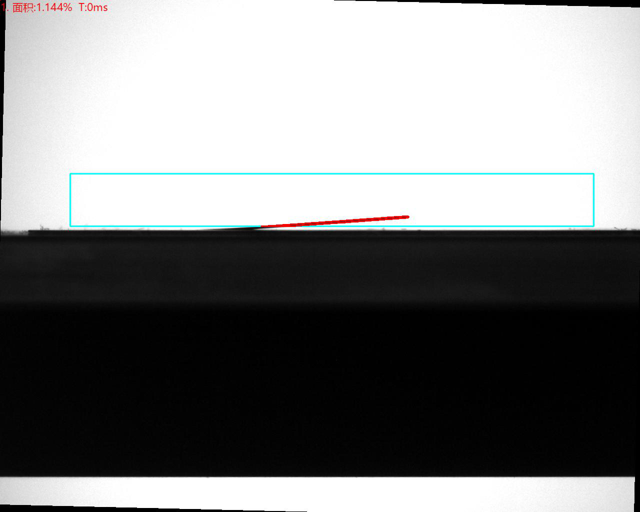

側面背光檢測不良品分析圖：NG 不良特征：變形 分析結果：可檢
以上車削件外觀檢測設備檢測小鐵片外觀方案是安徽思普泰克真實客戶案例，安徽思普泰克主要從事機器視覺檢測設備的研發制造銷售、主要生產的檢測產品有：削件外觀檢測設備、視覺檢測自動化設備、視覺ccd檢測自動化設備等。
