軸承自動化視覺檢測設備檢測螺絲器件外觀方案
作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 176 次
軸承自動化視覺檢測設備檢測螺絲器件外觀方案，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
最大尺寸直徑9.42mm*高22.27mm的產品的尺寸檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 底部缺陷 | 正光檢測 | 可檢 |
| 2 | 表面發白 | 正光檢測 | 可檢 |
| 3 | 壓壞 | 背光檢測 | 可檢 |
| 4 |
|
|
|
| 5 | 穴發白，CHAO里面發白 |
|
輕微不可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

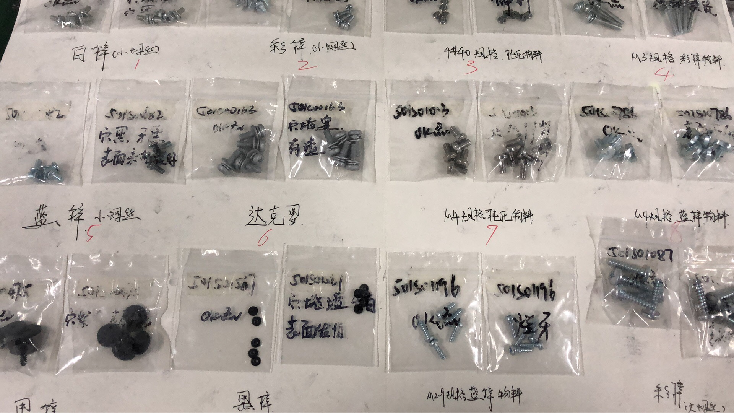

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Basler工業相機 | 3套 |
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
| 7 | 工業鏡頭 | 遠心工業鏡頭 | 1套 |
| 8 | 光源 | 定制光學自適應光源 | 4套 |
| 9 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 10 | 伺服電機 | 松下·PANASONIC | 1套 |
| 11 | 控制系統 | SIPOTEK定制 | 1套 |
| 12 | PLC運動協作 | 松下·PANASONIC | 1套 |

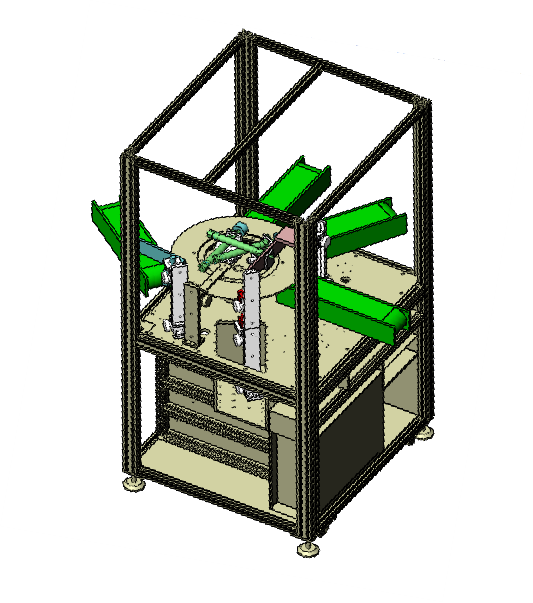

設備外觀3D立體圖
三、樣件（1、2、3、5）測試圖片:
底部正光檢測原圖：
底部正光檢測不良品分析圖：NG 分析結果：可檢
1：穴堵塞，穴黑。
2：穴發黃
3：偏針，槽偏心
4：穴黑
底部正光檢測不良品分析圖：NG 分析結果：可檢
5：穴堵塞。
6：表面壓傷，印傷
7：穴發白

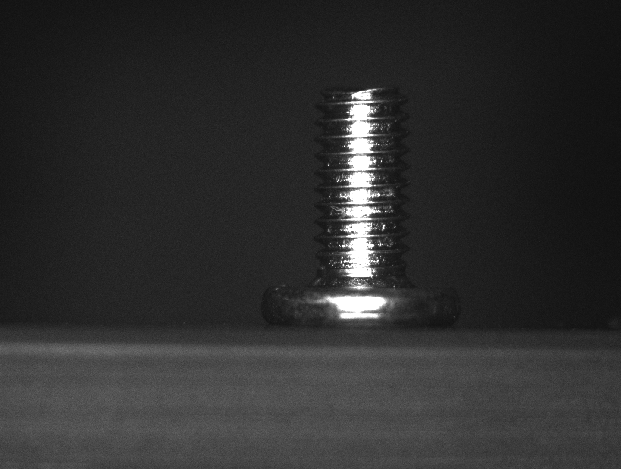

側面正光檢測原圖：

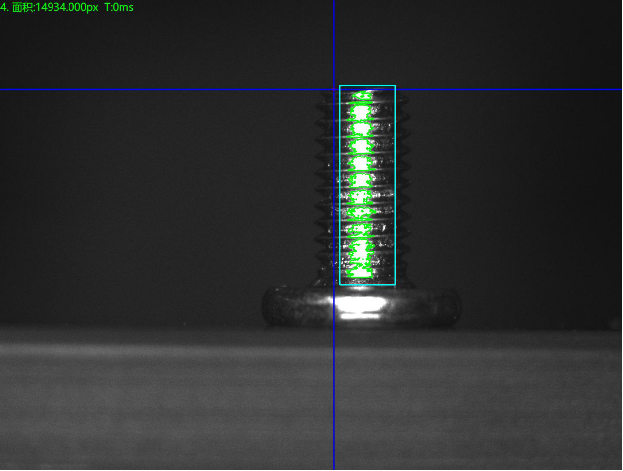

側面正光檢測良品分析圖：OK

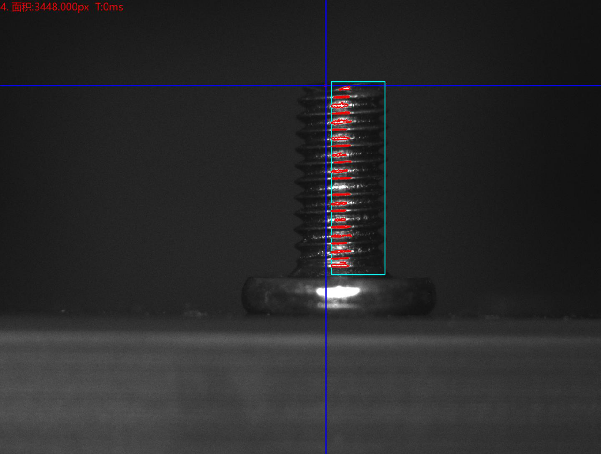

側面正光檢測不良品分析圖：NG 不良特征： 牙黑 分析結果：可檢
側面背光檢測原圖：

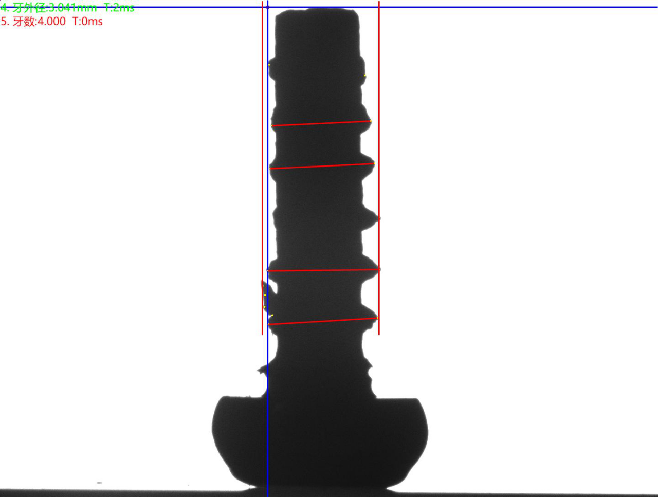

側面背光檢測不良品分析圖：NG 不良特征： 爛牙 分析結果：可檢
更多產品檢測方案可登陸思普泰克智能制造官網查閱：www.asjiaju.cn
