磁瓦外觀檢測設備檢測金屬外殼缺陷方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 256 次
注明：安徽思普泰克研發的磁瓦外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于180件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
金屬手機外殼作為重要的手機配件,在生產過程中會不可避免的產生尺寸缺陷和表面外觀缺陷,因此必須在生產過程中采用有效的檢測手段來保證其產品質量?；谀壳褒嫶蟮氖謾C生產量,采用人工目檢和在線抽檢的方式已難以滿足實際生產要求。機器視覺技術由于其高效、全自動、智能化的特點,逐漸用于自動化檢測領域。
一、檢測內容及要求
檢測內容：
產品的外觀檢測
注明：安徽思普泰克研發的磁瓦外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于180件(取決于產品送料速度)。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 區分正反面 | 正光檢測 | 可檢 |
注明：安徽思普泰克研發的磁瓦外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于180件(取決于產品送料速度)。
樣品圖：
二、磁瓦外觀檢測設備組成及主要機構
設備型號： 立式索尼套裝檢測設備 外形尺寸：350*250*790mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 1套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 1套 |
| 7 | 環形光源 | 定制光學自適應光源 | 1套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 檢測治具 | 客供 | 1套 |

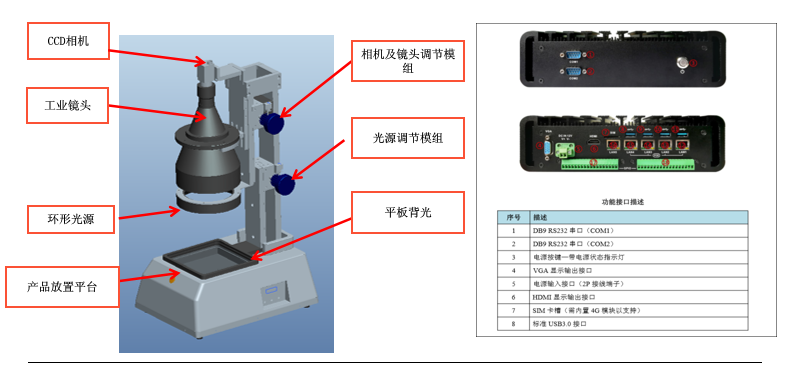

磁瓦外觀檢測設備外觀－3D立體圖-局部圖

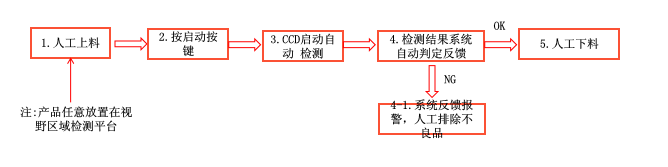

磁瓦外觀檢測設備檢測流程
三、樣品檢測圖片
區分正反測試結果 頂部正光檢測 結論：可檢
區分正反測試結果 頂部正光檢測 結論：可檢 不良特征：反面
區分正反測試結果 頂部正光檢測 結論：可檢
區分正反測試結果 頂部正光檢測 結論：可檢 不良特征：反面
四、磁瓦外觀檢測設備安裝要求
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
