思普泰克智能制造科技有限公司——磁鐵視覺檢測設備應用方案：

一：檢測內容及要求

檢測工件面積：

               長2.49mm*寬1.46mm*高0.96mm的樣件外觀尺寸檢測

檢測內容：

               1:底部背光檢測尺寸

               2:側面背光檢測尺寸

               3:側面正光檢測外觀

               4:頂部正光檢測外觀

               5:底部正光檢測外觀

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量300-350件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 5套,1個底部正光 1個側面背光 1個側面正光 1個頂部正光 1個底部正光

5:工業鏡頭: 5套,5個FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

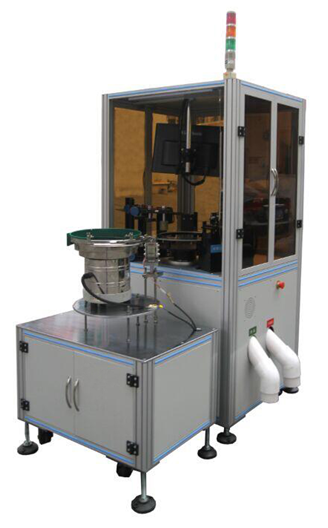

二.1： 設備外觀3D立體圖

三：1 底部背光檢測方式

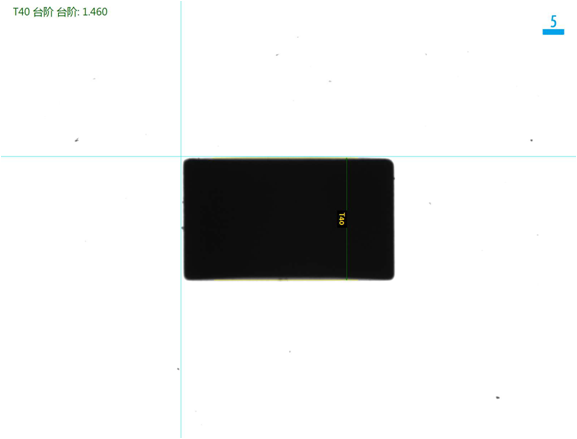

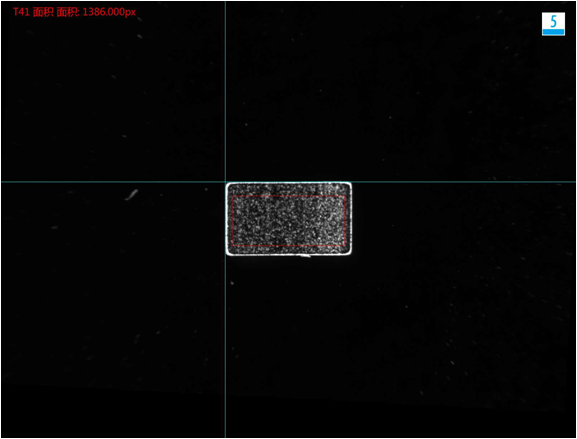

底部背光檢測良品效果分析圖:  OK

三：1 底部背光檢測方式

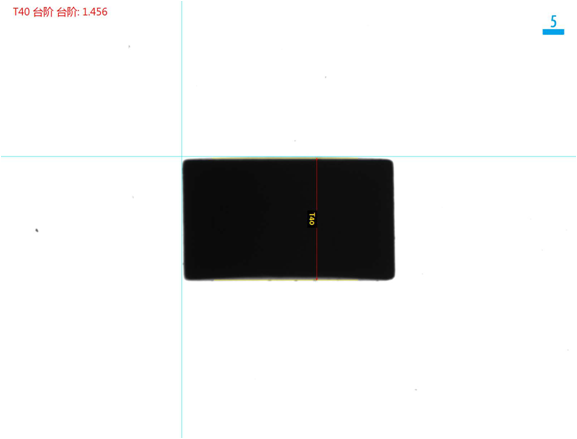

底部背光檢測不良品效果分析圖:  NG

三：2 側面背光檢測方式

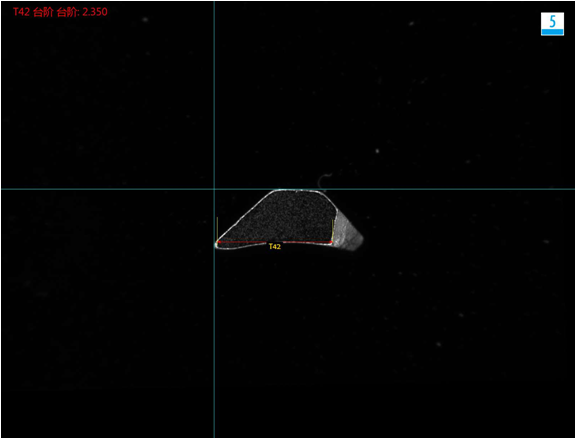

側面背光檢測效果原圖:

三：2 側面背光檢測方式

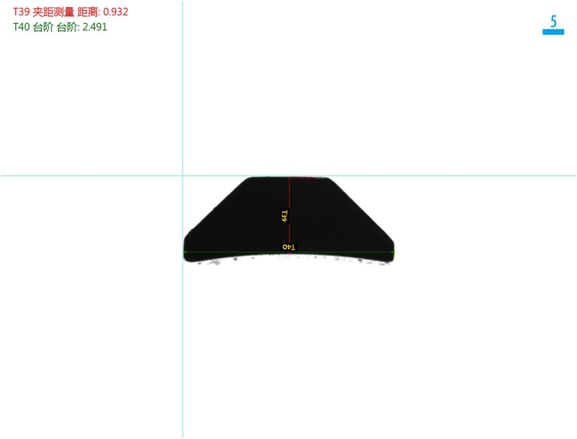

側面背光檢測良品效果分析圖:OK

三：2 側面背光檢測方式

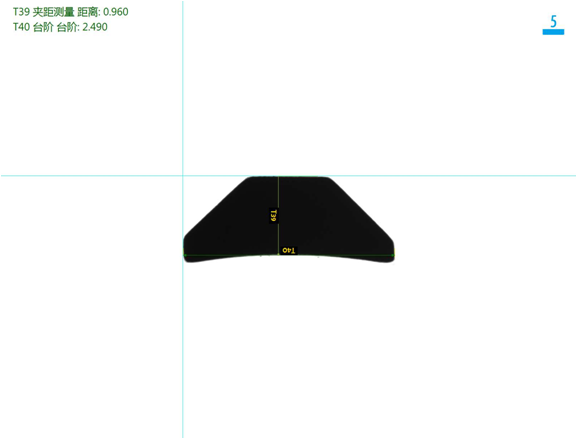

側面背光檢測不良品效果分析圖:NG

三：3 側面正光檢測方式

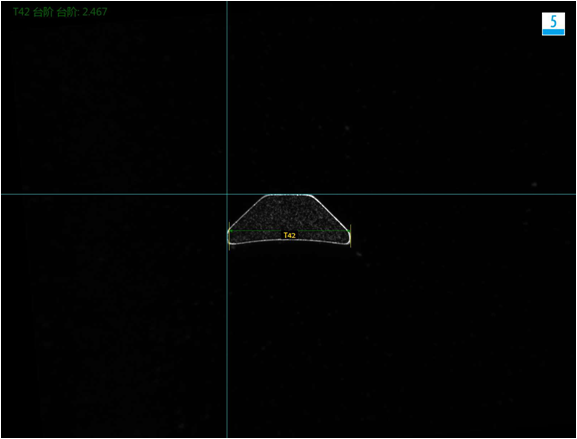

側面正光檢測良品效果分析圖:OK

三：3 側面正光檢測方式

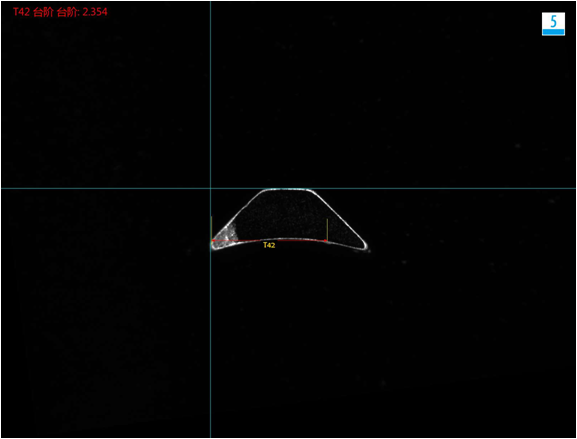

側面正光檢測不良品（缺角）效果分析圖:NG

三：3 側面正光檢測方式

側面正光檢測不良品（電鍍不良）效果分析圖:NG

三：4 頂部正光檢測方式

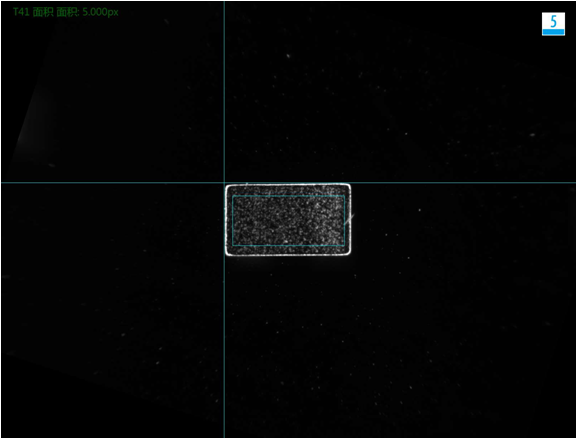

頂部正光檢測良品效果分析圖:OK

三：4 頂部正光檢測方式

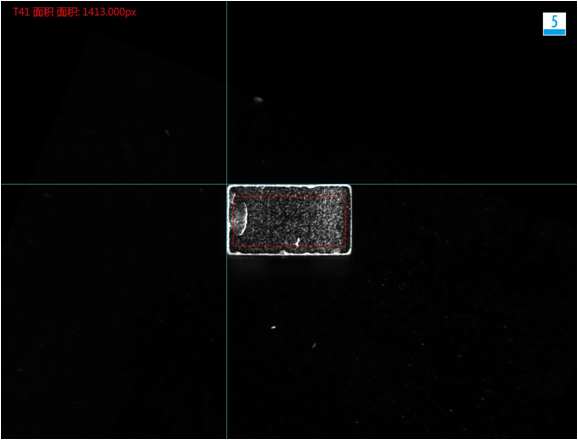

頂部正光檢測不良品（缺角）效果分析圖:NG

三：5 底部正光檢測方式

底部正光檢測不良品（缺角）效果分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是磁鐵視覺檢測設備方案，更多方案請咨詢思普泰克http://www.asjiaju.cn/

安徽思普泰克智能制造科技有限公司研發的磁芯自動化機器視覺檢測設備,又稱,磁石光學篩選機,可應用于,磁性瓦外觀檢測,等磁性產品外觀缺陷檢測。如需產品自動化檢測方案商務咨詢：178-5603-5060（微信同號）
